في عالم الأنظمة الميكانيكية والأنابيب، تعد الوصلة التمددية المعدنية عنصرًا حيويًا يساهم في استيعاب التمددات والانكماشات الناتجة عن تغيرات درجات الحرارة والاهتزازات والحركات الميكانيكية. في هذه المقالة، نستعرض تعريف الوصلة التمددية المعدنية، أنواعها المختلفة، فوائدها، التطبيقات المتنوعة لها، بالإضافة إلى دليل شامل للشراء.
ما هي الوصلة التمددية المعدنية؟

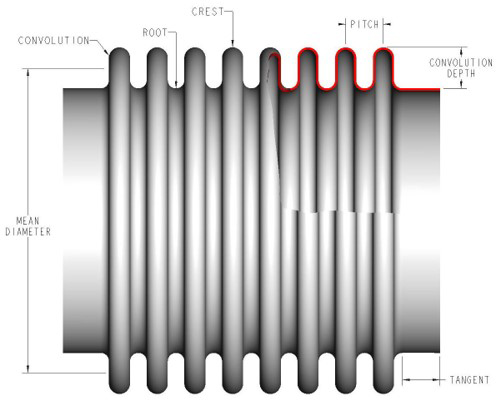

الوصلة التمددية المعدنية، والتي تُعرف أيضًا باسم إكسبنشن جوينت معدني أو جبران کننده فلزی، هي جهاز مرن يُستخدم في أنظمة الأنابيب لامتصاص الحركات المختلفة الناتجة عن العوامل الحرارية، الاهتزازات، أو حتى الحركات الزلزالية. يُصنع الجزء الرئيسي للوصلة من البالو (Bellows) المعدني الذي يتمتع بمرونة عالية ويمكنه التمدد والانكماش دون أن يتعرض للتلف.
تُستخدم هذه الوصلات في مجموعة واسعة من الصناعات مثل النفط والغاز، البتروكيماويات، الطاقة، الصناعات الغذائية، وحتى في المباني والمنشآت الصناعية.
مكونات الوصلة التمددية المعدنية
تتكون الوصلة التمددية المعدنية عادةً من الأجزاء التالية:
- البالو (Bellows): العنصر الرئيسي المصنوع عادة من الستانلس ستيل، ويتميز بمرونته العالية.
- الفلنجات (Flanges): تُستخدم لربط الوصلة بالأنابيب أو المعدات الأخرى.
- الأنابيب الداخلية والخارجية: تُستخدم للحماية وتوجيه حركة البالو.
- القيود والروابط: للتحكم في اتجاهات الحركة ومنع التحرك الزائد.
أنواع الوصلات التمددية المعدنية
تتوفر عدة أنواع من الوصلات التمددية المعدنية حسب طبيعة الحركة المطلوبة وظروف التشغيل:
- الوصلة التمددية المحورية (Axial Expansion Joint): تتحرك في اتجاه المحور فقط، وتُستخدم للتعويض عن التمدد والانكماش الطولي.
- الوصلة التمددية الجانبية (Lateral Expansion Joint): تسمح بالحركة الجانبية، وتُستخدم عادة بين خطوط الأنابيب المتجاورة.
- الوصلة التمددية الزاوية (Angular Expansion Joint): تسمح بالحركة الزاوية حول نقطة ثابتة.
- الوصلة متعددة الاتجاهات (Universal Expansion Joint): تسمح بالحركة في أكثر من اتجاه، وتُستخدم في التطبيقات المعقدة.

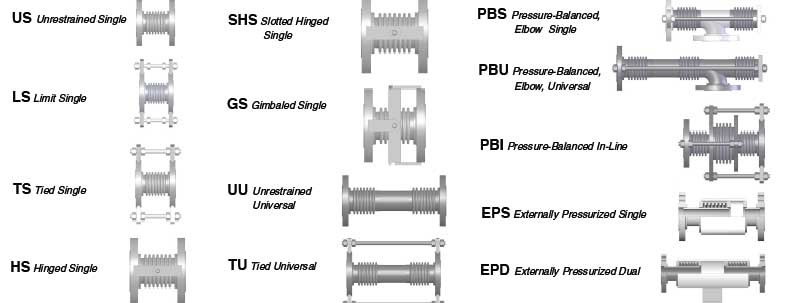

الصورة أعلاه تُوضح بعض الأنواع الشائعة للوصلات التمددية المعدنية.
فوائد استخدام الوصلات التمددية المعدنية
استخدام الوصلات التمددية المعدنية يقدم العديد من المزايا في الأنظمة الصناعية، منها:
- تعويض الحركات الحرارية: حيث تساعد على امتصاص التمدد والانكماش الناتج عن تغير درجات الحرارة.
- تقليل الاهتزازات: تقلل من انتقال الاهتزازات بين المكونات المختلفة في الأنظمة.
- حماية المكونات: تمنع التلف المبكر للأنابيب والمعدات بسبب الضغوط الميكانيكية.
- مرونة التصميم: توفر مرونة أكبر في تصميم وتخطيط شبكات الأنابيب.
- عمر أطول: المواد المستخدمة (كالستانلس ستيل) تضمن مقاومة للتآكل ودوام عالي في البيئات القاسية.
التطبيقات الشائعة للوصلات التمددية المعدنية
تُستخدم هذه الوصلات في مجموعة متنوعة من الصناعات، منها:
- الصناعات النفطية والغازية: في أنظمة خطوط الأنابيب التي تنقل المواد السائلة أو الغازية تحت ضغط وحرارة عالية.
- الصناعات البتروكيميائية: للتعامل مع المواد الكيميائية والتفاعلات الحرارية.
- محطات الطاقة: في أنظمة البخار والماء الساخن.
- الصناعات الغذائية والصحية: لخصائصها الصحية وعدم تفاعلها مع المواد المنقولة.
- المباني والمنشآت: لامتصاص الحركات الزلزالية أو الاهتزازات الناتجة عن المعدات الثقيلة.
أهم المعايير لاختيار الوصلة التمددية المناسبة
عند اختيار وصلة تمددية معدنية، يجب مراعاة عدة عوامل لضمان الأداء الأمثل:
- درجة الحرارة والضغط: يجب التأكد من أن الوصلة تتحمل ظروف التشغيل الخاصة بك.
- نوع الحركة: هل تحتاج إلى تعويض حركة محورية، جانبية، زاوية، أو متعددة؟
- المادة: يفضل استخدام ستانلس ستيل 304 أو 316 لمقاومة التآكل.
- الأبعاد: الطول، القطر، والمسافة بين الفلنشات يجب أن تناسب خط الأنابيب.
- معايير التصنيع: مثل ASME، EJMA أو DIN لضمان الجودة والأمان.
الفرق بين الوصلات التمددية المعدنية وغير المعدنية
الوصلة التمددية قد تُصنع أيضًا من مواد غير معدنية مثل المطاط أو القماش المقوى، لكن هناك فروقات واضحة بينها وبين النوع المعدني:
| العنصر | الوصلة المعدنية | الوصلة غير المعدنية |
|---|---|---|
| درجة الحرارة القصوى | مرتفعة (حتى 800 درجة مئوية) | منخفضة نسبيًا (حتى 200 درجة مئوية تقريبًا) |
| الضغط | تتحمل ضغوط عالية | مناسبة للضغوط المنخفضة |
| العمر الافتراضي | أطول | أقصر |
| المرونة | أقل نسبيًا | مرونة عالية |
| التكلفة | أعلى | أقل |
نصائح الصيانة والإطالة من عمر الوصلة التمددية
لضمان عمر أطول وكفاءة أعلى، يُوصى بما يلي:
- الفحص الدوري: تحقق من وجود أي تشققات، تآكل أو تسريب.
- استخدام الحواجز الحرارية: في البيئات شديدة السخونة.
- تجنب التحميل الزائد: سواء من حيث الضغط أو الحركة.
- اختيار نوع وصلة مناسب للتطبيق: استخدام وصلة محورية لتطبيق جانبي سيؤدي إلى تلفها بسرعة.
- تركيب احترافي: تأكد من أن التثبيت تم على يد فني متخصص لتجنب المشاكل المستقبلية.
أشهر المعايير العالمية لوصلات التمدد المعدنية
عند شراء وصلة تمددية، يُفضل التأكد من أن المنتج يتوافق مع أحد المعايير العالمية التالية:
- EJMA: جمعية مصنعي الوصلات التمددية، وتُعد مرجعًا صناعيًا رئيسيًا.
- ASME B31.3: لمعايير أنابيب العمليات الصناعية.
- DIN 4809: معيار ألماني خاص بالوصلات التمددية في أنظمة التسخين.
- ISO 10380: معيار دولي للوصلات المعدنية المموجة والخرطوم.
كيفية طلب وشراء وصلة تمددية معدنية
عند طلب وصلة تمددية معدنية من مزود أو مصنع، من الأفضل تقديم المعلومات التالية:
- نوع الوسيط: ماء، بخار، غاز، زيت، مواد كيميائية؟
- درجة الحرارة: حرارة التشغيل الدنيا والقصوى.
- الضغط: ضغط التشغيل (بار أو PSI).
- نوع الحركة: هل هي محورية، جانبية، زاوية، أو مركبة؟
- الأبعاد: القطر الاسمي، الطول، نوع الفلنجات أو نهايات اللحام.
- الموقع الجغرافي وظروف البيئة: مثل الرطوبة، الملوحة، الاهتزاز العالي.
لماذا نوصي باستخدام وصلات كلورز أريانا؟
شركة كلورز أريانا تقدم حلولًا احترافية وشاملة في مجال وصلات التمدد المعدنية، مع الالتزام الكامل بأعلى المعايير الدولية مثل EJMA وASME.
نقاط قوتنا:
- تصميم مخصص حسب الطلب الصناعي.
- خامات أوروبية عالية الجودة.
- خدمة استشارية مجانية لاختيار المنتج المناسب.
- ضمان ضد التسرب والتلف لفترات طويلة.
- دعم ما بعد البيع وفريق فني متخصص.
الخلاصة
الوصلة التمددية المعدنية هي عنصر أساسي في الأنظمة الصناعية التي تتعرض لتغيرات حرارية أو اهتزازات، ويعتمد أداؤها على جودة التصميم والمواد والتثبيت. الاختيار الصحيح لوصلة تمددية مناسبة لتطبيقك، يضمن سلامة المعدات ويُطيل عمر الأنظمة بشكل كبير.
إذا كنت تبحث عن توصية فنية أو عرض سعر مخصص، لا تتردد بالتواصل معنا من خلال صفحة الاتصال.
