اهمیت نگهداری و بازرسی دورهای عایق توربین

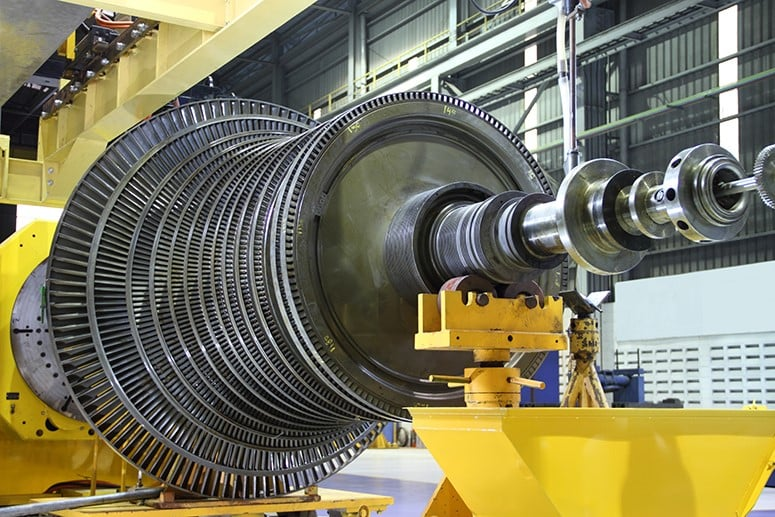

العزل التوربین تلعب دوراً حاسماً في الأداء الأمثل، السلامة، والكفاءة الطاقية للأنظمة التوربينية. ومع ذلك، يتجاهل العديد من المهندسين والمتخصصين في الصناعة أهمية الفحوصات الدورية والصيانة الصحيحة لعازل التوربينات. وفي هذه المقالة الشاملة، سنقوم بمناقشة المبادئ، الطرق، والممارسات الأفضل للصيانة والفحص الدوري لعازل التوربينات، لضمان تشغيل أنظمتكم بكفاءة وسلامة قصوى.
أهمية الصيانة والفحص الدوري لعازل التوربينات
تتعرض عوازل التوربينات لظروف عمل قاسية. يمكن أن تؤدي درجات الحرارة العالية، الاهتزازات المستمرة، والتغيرات الحرارية والملوثات البيئية إلى تآكل تدريجي وتلف نظام العزل مع مرور الوقت. الفحوصات الدورية والمنتظمة لا تساعد فقط في اكتشاف المشاكل مبكراً، بل توفر أيضاً فوائد متعددة:
- زيادة السلامة: يمكن أن تسبب العوازل التالفة مخاطر أمنية جدية مثل حروق الموظفين، الحرائق، أو تسرب المواد الخطرة.
- تحسين الأداء: تساعد العوازل السليمة والفعالة في الحفاظ على درجة الحرارة المثلى ومنع فقدان الحرارة.
- توفير التكاليف: يساعد الكشف والتصحيح المبكر للمشاكل البسيطة في منع تحولها إلى أعطال مكلفة.
- زيادة عمر المعدات: تقوم العزلة الجيدة بحماية مكونات التوربين الحساسة وبالتالي زيادة عمرها الافتراضي.
- تقليل وقت التوقف: تسمح خطة صيانة منتظمة بإجراء الإصلاحات خلال فترات التوقف المخطط لها ومنع الإيقافات الطارئة.
أنواع عوازل التوربين والتحديات المرتبطة بصيانتها
قبل الدخول في بروتوكولات الفحص، من المهم أن تتعرف على الأنواع الرئيسية من العوازل المستخدمة في التوربينات:

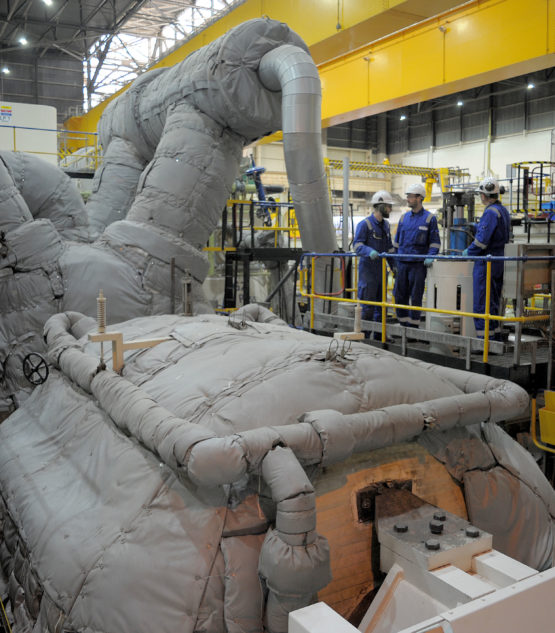

1. العوازل القابلة للفصل ذات السترة
العوازل ذات السترة تعتبر واحدة من أكثر الخيارات شيوعاً لتوربينات لأنها يمكن إزالتها وإعادة تركيبها أثناء عمليات الصيانة والفحص الدوري. تتكون هذه العوازل عادةً من طبقات متعددة:
- الطبقة الخارجية المقاومة للطقس (عادة ما تكون من أقمشة سيليكونية من الألياف الزجاجية)
- الطبقة الوسطى العازلة (ألياف زجاجية أو مواد مجهرية)
- الطبقة الداخلية المقاومة للحرارة
التحديات المتعلقة بالصيانة: تلف وصلات (الخطافات والأحزمة)، تمزق الغطاء الخارجي، انضغاط مواد العزل، وعدم التركيب الصحيح بعد الفحص.
2. العوازل الثابتة (التقليدية)
يتم تركيب هذا النوع من العوازل مباشرة على سطح التوربين، وعادة ما يتكون من الصوف المعدني، الألياف الزجاجية، أو مواد السيراميك المحمية بغطاء معدني.
التحديات المتعلقة بالصيانة: صعوبة الفحص دون تدمير العزل، تجمع الرطوبة، تآكل ما تحت العزل، وتكاليف الاستبدال العالية.
3. العوازل السيراميكية المتقدمة
في التطبيقات ذات درجات الحرارة العالية، تُستخدم العوازل السيراميكية المتقدمة بسبب قدرتها على تحمل درجات حرارة شديدة الارتفاع.
التحديات المتعلقة بالصيانة: الهشاشة، الحساسية للتلامس، وتكاليف الإصلاح العالية.
بروتوكولات الفحص الدوري لعوازل التوربينات
يجب أن يتضمن البرنامج الشامل للفحص عمليات مراجعة منتظمة ضمن فترات زمنية محددة. فيما يلي برنامج فحص قياسي:
الفحوصات اليومية/الأسبوعية (البصرية السريعة)
يتم إجراء هذه الفحوصات بواسطة المشغلين أو الفنيين المسؤولين عن الخط الأمامي:
- مراجعة أي ضرر مرئي على الغطاء الخارجي للعزل
- تحديد تسرب البخار أو السوائل من وصلات العزل
- تفقد الاتصالات والأقواس المبتعدة
- تسجيل المناطق الساخنة غير العادية (باستخدام كاميرا حرارية محمولة إذا أمكن)
الفحوصات الشهرية/الفصلية
- فحص حراري شامل: استخدام كاميرات حرارية لتحديد النقاط الساخنة التي تشير إلى عيوب في العزل
- فحص الرطوبة: استخدام أجهزة قياس الرطوبة لكشف تسرب المياه داخل العزل
- فحص الوصلات: اختبار قوة جميع الوصلات، الخطافات، والأحزمة
- فحص المفاصل: التأكد من أن المفاصل محكمة ولا يوجد تسرب فيها
- فحص الغطاء الخارجي: تحديد الثقوب، الانحناءات، أو التلف الآخر
الفحوصات السنوية/الإصلاحات الكبيرة
خلال فترات التوقف المخطط لها أو الإصلاحات الكبرى:
- فحص شامل مع إزالة العزل: إزالة العوازل القابلة للفصل لفحص السطح الموجود أسفلها
- فحص التآكل تحت العزل: استخدام طرق غير مدمرة مثل اختبار PEC لتحديد التآكل تحت العزل
- اختبار جودة مواد العزل: فحص انضغاط، تدهور، أو تلوث المواد العازلة
- فحص نظم الدعم: اختبار المسامير، المشابك، ومكونات الدعم الأخرى للعزل
- تقييم الأداء الحراري: قياس أداء العزل الحراري باستخدام أدوات متخصصة

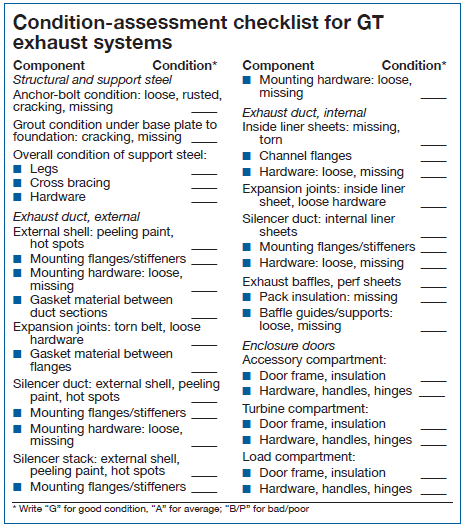

قائمة فحص شاملة لعوازل التوربينات
للتأكد من إجراء الفحوصات بشكل كامل ودقيق، استخدم قائمة الفحص التالية:
1. فحص الحالة الخارجية
- □ الغطاء الخارجي سليم (بدون تمزق، ثقوب، أو احتكاك)
- □ لون العزل طبيعي (بدون تغيير اللون الناتج عن الحرارة أو التلوث)
- □ الوصلات والأقواس محكمة
- □ المفاصل والتداخلات كاملة دون وجود فجوات
- □ لا توجد علامات لتسرب السوائل أو البخار
2. فحص الأداء الحراري
- □ درجة حرارة سطح العزل الخارجي ضمن الحدود المطلوبة
- □ لا توجد نقاط ساخنة غير طبيعية
- □ تدرج الحرارة موحد
- □ درجة حرارة البيئة المحيطة بالتوربين ضمن الحدود المقبولة
3. فحص نظم الدعم
- □ المسامير والمشابك سليمة وخالية من التآكل
- □ لحامات الوصلات الداعمة سليمة
- □ المسافة بين الدعائم تتوافق مع المواصفات المطلوبة
- □ مكونات الدعم المعدنية للعزل خالية من الشقوق أو التشوهات
4. فحص مواد العزل
- □ لم يتم ضغط أو تكسير مواد العزل
- □ لا توجد تلوث أو مواد غريبة داخل العزل
- □ لم تخترق الرطوبة العزل
- □ مواد العزل لم تتضرر (لا هشاشة أو تفتت)
5. فحص النقاط الخاصة
- □ العزل حول الوصلات والشفاه سليم
- □ العزل حول فتحات الفحص وأجهزة الاستشعار غير متضرر
- □ العزل عند أماكن مرور الأنابيب والكابلات مستمر
- □ تقاطعات مع أنظمة أخرى بدون مشاكل
تقنيات متقدمة لصيانة وتفتيش عوازل التوربينات
توفر التقنيات الجديدة إمكانية إجراء فحوصات للعوازل دقيقة وغير مدمرة:
1. التصوير الحراري بالأشعة تحت الحمراء
يمكن للكاميرات الحرارية المتقدمة تحديد أنماط غير طبيعية في درجات الحرارة تشير إلى وجود عيوب في العزل. هذه الطريقة لا تحتاج إلى الاتصال ويمكن تنفيذها أثناء تشغيل التوربين.
نصائح رئيسية:
- قم بالفحوصات في ظروف تحميل مستقرة
- احصل على صور من زوايا مختلفة
- قارن النتائج مع البيانات السابقة
- يتطلب الاختلاف في درجة الحرارة الذي يزيد عن 10 درجات مئوية مقارنة بالمناطق المماثلة فحصاً إضافياً
2. اختبار التيار الدوّار النبضي (PEC)
يُستخدم هذا الاختبار لتحديد التآكل تحت العزل دون الحاجة إلى إزالته. تمر إشارات كهرومغناطيسية عبر العزل لتحديد حالة المعدن الموجود أسفله.
المزايا:
- لا يحتاج إلى اتصال مباشر مع سطح المعدن
- يمكنه الفحص من خلال عزل يصل سمكه إلى 152 مم
- يمكنه اكتشاف التآكل، التآكل الميكانيكي، والتشققات تحت العزل
3. اختبار الموجات فوق الصوتية
يمكن استخدام الموجات الصوتية ذات التردد العالي لقياس سمك مواد العزل واكتشاف عدم التجانسات.
التطبيقات:
- تحديد السمك الفعلي للعزل
- اكتشاف المناطق المنضغطة
- كشف التجويفات والمساحات الفارغة داخل العزل
4. أنظمة المراقبة الحية
يمكن أن توفر أجهزة استشعار الحرارة، الرطوبة، والاهتزاز المثبتة في نقاط استراتيجية بيانات حية حول حالة العزل.
المزايا:
- الإنذار المبكر عند حدوث مشكلة
- تسجيل التغيرات على مدى الزمن
- تقليل الحاجة إلى الفحوصات اليدوية المتكررة
الصيانة الوقائية لعوازل التوربينات
يمكن أن تزيد الصيانة المناسبة من عمر العوازل بشكل كبير:
1. برنامج الاستبدال الدوري
حتى أفضل العوازل تحتاج في نهاية المطاف إلى استبدال. قم بإعداد برنامج استبدال دوري بناءً على العمر المتوقع للعازل:
- العوازل ذات السترة القياسية: كل 5–7 سنوات أو بعد 3–5 دورات فتح وإغلاق
- العوازل السيراميكية المتقدمة: كل 8–10 سنوات
- العوازل الثابتة التقليدية: كل 7–10 سنوات
2. إصلاحات فورية للأضرار الطفيفة
قم بإصلاح الأضرار الصغيرة فور حدوثها قبل أن تتفاقم:
- أصلح الثقوب الصغيرة في الغطاء الخارجي باستخدام بطانات خاصة
- شد الاتصالات والأقواس المبتعدة
- أعد ختم المفاصل المفتوحة
3. الحماية من الظروف البيئية
- منع اختراق الماء والرطوبة إلى العزل
- في البيئات المسببة للتآكل، استخدم طلاءات مقاومة للتآكل
- في المناطق ذات الاهتزاز العالي، استخدم أنظمة مضادة للاهتزاز
4. تدريب العاملين
- قم بتدريب الفنيين على تركيب العزل وفحصه بشكل صحيح
- أعد إعداد تعليمات واضحة لفتح وإعادة تركيب العوازل
- علّم أهمية الإبلاغ الفوري عن أي ضرر مرئي
التوثيق وإدارة بيانات الفحص
النظام الدقيق للتوثيق ضروري لتتبع حالة العوازل على مر الزمن:
1. إنشاء بطاقة هوية لكل قسم عازل
- رقم تعريف فريد
- تاريخ التركيب
- المواصفات الفنية (النوع، السمك، المواد)
- الشركة المصنعة والنوع
- موقع التركيب الدقيق
2. تسجيل سجل الفحص
- تاريخ كل فحص
- نوع الفحص الذي تم إجراؤه
- النتائج والملاحظات
- الإجراءات المتخذة
- اسم المفتش
3. تحليل الاتجاهات
- مقارنة نتائج الفحص عبر الزمن
- تحديد أنماط متكررة للمشاكل
- التوقعات المستقبلية للاحتياجات من الإصلاح والاستبدال
4. استخدام برنامج إدارة الصيانة الكمبيوترية (CMMS)
يمكن أن تكون أنظمة CMMS مفيدة للغاية في إدارة برامج الصيانة والفحص لعوازل التوربينات:
- جدولة الفحوصات آلياً
- تنبيهات الإصلاح والاستبدال
- تخزين الصور والتقارير
- تحليل تكاليف الصيانة
إرشادات السلامة للفحص والصيانة لعوازل التوربينات
السلامة يجب أن تكون دائماً في المقدمة:
1. المخاطر الحرارية
- استخدم دائماً معدات الحماية الشخصية المناسبة
- اترك النظام ليبرد بشكل كافٍ قبل فتح العزل
- استخدم قفازات مقاومة للحرارة
2. المخاطر التنفسية
- عند العمل مع مواد عازلة ليفية، استخدم أقنعة تنفسية مناسبة
- في المساحات المغلقة، تأكد من التهوية الكافية
- استخدم طرقاً رطبة لتقليل الغبار
3. المخاطر الكيميائية
- تعرف على المواد المستخدمة في العوازل
- اقرأ ورقة بيانات السلامة الكيميائية (MSDS)
- استخدم قفازات ونظارات حماية مناسبة
4. العمل على الارتفاع
- استخدم معدات الحماية من السقوط
- افحص منصات العمل والسلالم
- اتبع طرق الوصول الآمنة
دراسات حالة: الدروس المستفادة من التجارب الواقعية
الحالة 1: محطة طاقة الدورة المجمعة

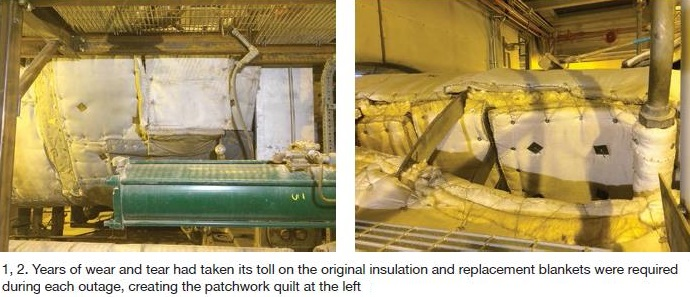

واجهت محطة طاقة دورة مجمعة تعمل بمحرك توربيني غازي من نوع 501F مشاكل متعددة في نظام العزل بعد 10 سنوات من التشغيل. أظهرت الفحوصات أن حوالي 15٪ من العوازل تحتاج إلى استبدال في كل صيانة كبيرة. كانت المشاكل الرئيسية تشمل:
- تلف العزل نتيجة الدورات المتكررة للفتح والإغلاق
- تراكم الملوثات بين العزل وجسم التوربين
- الارتخاء في المسامير الداعمة

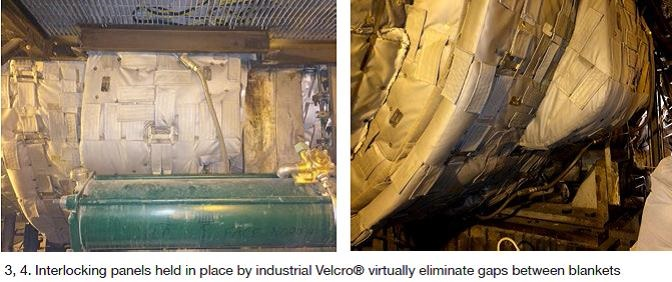

الحل: قررت المحطة استبدال نظام العزل بالكامل بنظام أكثر تطوراً يتمتع بالميزات التالية:
- سمك متغير للحفاظ على درجة حرارة موحدة
- لوحات قفل لإزالة الفجوات
- نظام توصيل محسن باستخدام البراغي بدلاً من المسامير
النتائج: بعد تركيب النظام الجديد، انخفض الوقت اللازم لفتح العوازل إلى النصف، وانخفضت درجة حرارة غرفة التوربين بشكل ملحوظ.
الحالة 2: مصفاة النفط
واجهت مصفاة نفط مشكلة التآكل تحت العزل في توربيناتها البخارية. أظهرت التحقيقات أن اختراق الرطوبة إلى العوازل على مدى السنوات قد تسبب في تآكل شديد.
الحل: نفذت المصفاة برنامج فحص دوري باستخدام تقنية PEC لتحديد التآكل تحت العزل دون الحاجة إلى إزالته.
النتائج: خلال السنة الأولى من التنفيذ، تم تحديد عدة حالات تآكل شديد وإصلاحها قبل حدوث أي تسرب أو عطل.
تحسين تكاليف صيانة عوازل التوربينات
إدارة تكاليف صيانة عوازل التوربينات تمثل تحدياً مهماً. يمكن أن تساعد الاستراتيجيات التالية في تحسين التكاليف:
1. تحليل تكاليف الدورة الحياة (LCC)
بدلاً من التركيز على التكلفة الأولية، ضع في اعتبارك التكلفة الكلية للدورة الحياة:
- تكلفة الشراء والتركيب
- تكاليف الصيانة والإصلاح
- تكاليف الطاقة (بسبب فقدان الحرارة)
- تكاليف الاستبدال
- تكاليف التخلص
2. استخدام عوازل عالية الجودة
قد تبدو العوازل الرخيصة مناسبة من حيث التكلفة على المدى القصير ولكنها تؤدي إلى تكاليف أعلى على المدى الطويل:
- الحاجة إلى استبدال مبكر
- فقدان أكبر للطاقة
- زيادة وقت التوقف للإصلاحات
3. تحسين برنامج الفحص
- أولِّ أولوية للفحوصات الوقائية حسب المخاطر والأهمية لكل قسم
- استخدم تقنيات غير مدمرة لتقليل الحاجة إلى فتح العزل
- نسّق الفحوصات مع خطط التوقف
4. توحيد أنظمة العزل
يمكن أن يكون لتوحيد أنواع العوازل المستخدمة الفوائد التالية:
- تقليل مخزون القطع الاحتياطية
- سهولة تدريب الموظفين
- تحسين جودة التركيب والإصلاح
مستقبل تكنولوجيا العوازل والتفتيش للтурبينات
يمر مجال عزل التوربينات وتفتيشه بتحول كبير. تشمل الاتجاهات المستقبلية:
1. مواد عازلة متقدمة
- عوازل الهواء: بموصلية حرارية منخفضة جداً ومقاومة للرطوبة
- عوازل النانو كومبوزيت: بخصائص ميكانيكية وحرارية محسنة
- عوازل ذكية: تتميز بقدرة تغيير خصائصها استجابةً للظروف البيئية
2. تقنيات التفتيش المتقدمة
- طائرات مُسيّرة مجهزة بكاميرات حرارية: لتفتيش المناطق الصعبة الوصول
- أجهزة استشعار ذكية: لمراقبة حالة العزل باستمرار
- الذكاء الاصطناعي: لتحليل بيانات الفحص والتنبؤ بالأعطال
3. أنظمة إدارة البيانات المتقدمة
- التوأم الرقمي: نماذج ثلاثية الأبعاد رقمية لنظم العزل لمحاكاة وتنبؤ الحالة
- الواقع المعزز: لمساعدة الفنيين في الفحص والإصلاح
- التكامل مع أنظمة إدارة الأصول: لتحسين اتخاذ قرارات الصيانة
الاستنتاج
الصيانة والفحص الدوري لعازل التوربينات هو جانب حيوي من إدارة الأصول الصناعية غالباً ما يتم تجاهله. من خلال تنفيذ برنامج فحص شامل، واستخدام تقنيات متقدمة، والالتزام بأفضل ممارسات الصيانة، يمكنك:
- زيادة سلامة النظام
- تحسين أداء التوربين
- خفض تكاليف الصيانة
- زيادة عمر المعدات
- منع التوقفات غير المخطط لها
تذكر أن نظام عزل صحي لا يساهم فقط في زيادة الإنتاجية، بل يوفر أيضاً بيئة أكثر أماناً للعاملين ويقلل من استهلاك الطاقة.
